Операционные системы и программное обеспечение на платформе zSeries



IBM WebSphere: программные продукты группы Business Portals


В эту группу обычно включают два семейства программных продуктов: семейство IBM WebSphere Portal и семейство IBM WebSphere Commerce (см. рис. 6.8).

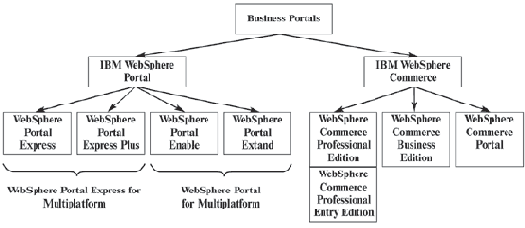

Рис. 6.8.  IBM WebSphere: Программные продукты группы Business Portals


В эту группу обычно включают два семейства программных продуктов: семейство IBM WebSphere Portal и семейство IBM WebSphere Commerce (см. рис. 6.8).


Рис. 6.8.  IBM WebSphere: Программные продукты группы Business Portals




WebSphere Business Integration Modeler состоит из следующих компонентов:

  • WebSphere Business Integration Workbench;
  • WebSphere Business Integration Workbench Server.


WebSphere Business Integration Workbench - приложение, работающее совместно с WebSphere Business Integration Workbench Server и предназначенное для тестирования, анализа, имитации и проверки моделей бизнес-процессов и программных средств.

WebSphere Business Integration Workbench включает следующие компоненты: Business Modeler, UML Modeler и XForm Designer.

Business Modeler предоставляет следующие возможности:

  • моделирование процессов:
    • использует интуитивно понятные средства для преобразования сложных бизнес-процессов в простые для восприятия;
    • позволяет просматривать бизнес-процессы в детализированном виде;
  • бизнес- анализ:
    • использует мощные аналитические средства для выбора оптимальных бизнес-процессов;
  • имитация функционирования:
    • имитирует выполнение процессов в различных условиях;
  • интеграция рабочих потоков:
    • преобразование моделей процессов с помощью языка Flow Definition Language (FDL) и экспорт их в WebSphere MQ Workflow для реализации.


UML (Unified Modeling Language - унифицированный язык моделирования) Modeler позволяет представлять данные и модели в формате объектного языка UML. Это дает возможность экспорта данных в инструментальные среды быстрой разработки приложений (такие, как Rational Rose), а также импорта в систему объектных моделей, представленных средствами UML.

XForm Designer предоставляет возможность быстро создавать GUI интерфейсы пользователей, использовать макеты интерфейсов, конвертировать макеты интерфейсов в XML-формат для применения их в других средствах разработки.

WebSphere Business Integration Workbench Server - это приложение J2EE, которое может быть размещено на WebSphere Application Server или на других аналогичных платформах. Продукт предоставляет средства управления репозиторием и Web-публикациями.

WebSphere Business Integration Workbench Server состоит из двух основных компонентов: Repository (репозиторий) и Web Publisher.



ПО WebSphere Business Integration Server предназначено для следующих целей:

  • поддержка звездообразных топологий;
  • использование концепции общих бизнес-объектов в промежуточном ПО для интеграции;
  • использование технологии XML, позволяющей в рабочем цикле совместно использовать артефакты и общие бизнес-объекты.


С помощью WebSphere Business Integration Server можно быстро интегрировать новые или существующие приложения на различных платформах или быстро создавать и разворачивать новые бизнес-процессы.

Основные компоненты IBM WebSphere Business Integration Server показаны на рис. 6.10.

WebSphere Interchange Server - координирует деятельность бизнес-процессов, распространяющуюся на несколько приложений, которые могут быть географически локальными или удаленными, внутренними или внешними для организации.

WebSphere MQ Workflow - координирует долговременную деятельность, которая распространяется на различные системы и группы сотрудников. Это ПО позволяет строить модели бизнес-процессов и управлять их выполнением (см. также раздел 6.4).

WebSphere MQ Integrator Broker - координирует информационные потоки путем преобразования, интеллектуальной маршрутизации и дополнения текущих сообщений в различных разрозненных бизнес-системах.
