Наборы данных VSAM


В основе наборов данных VSAM (Virtual Storage Access Method) лежит универсальный формат доступа к данным, объединяющий возможности последовательных, индексно-последовательных и наборов данных прямого доступа с применением более эффективной технологии. Управление наборами данных VSAM основано на использовании виртуального адресного пространства для размещения буферов ввода-вывода и управляющих таблиц, а также на применении метода индексирования записей.

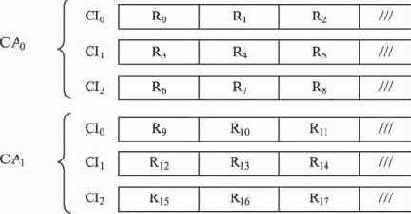

Набор данных VSAM (рис. 5.16) состоит из логических записей (R) фиксированной или переменной длины, объединяемых в блоки равного размера. Такие блоки принято называть управляющими интервалами CI

(control interval). Помимо записей управляющий интервал включает системную информацию. Часть пространства CI может оказаться неиспользуемой. Управляющий интервал является единицей обмена данными между виртуальной памятью и диском. Управляющие интервалы, в свою очередь, могут объединяться в управляющие области CA (control area), каждая размером, кратным одному цилиндру. Таким образом, VSAM набор данных может быть представлен совокупностью управляющих областей равного размера.


Рис. 5.16.  Обобщенная структура наборов данных VSAM

Набор данных VSAM может быть дополнен индексной составляющей, обеспечивающей доступ к данным по одному или нескольким альтернативным ключам. Совокупность данных и связанных с ними индексных компонентов получила название кластер VSAM. Фактически имя набора данных VSAM - это имя кластера, тогда как сами данные и индексы хранятся в различных, но связанных между собой наборах данных. При этом имя компонента данных дополняется справа квалификатором DATA, а имя индексного набора данных - квалификатором INDEX.

В z/OS поддерживается четыре типа VSAM наборов данных:

  • ESDS (Entry Sequenced Data Set) - неупорядоченный последовательный набор данных. Для каждой записи формируется относительный номер байта, что обеспечивает последовательный доступ к записям по смещению.
  • KSDS (Key Sequenced Data Set) - последовательный набор данных с ключами.
    Состоит из индексного компонента и компонента данных. Обеспечивает прямой доступ к записям по ключу.
  • RRDS (Relative Record Data Set) - набор данных с записями с относительными номерами. Обеспечивает прямой доступ к записям фиксированной длины по номеру.
  • LDS (Linear Data Set) - линейный набор данных, состоит из управляющих интервалов размером 4 КB без деления на логические записи. Управляющие интервалы содержат только данные и не включают системную информацию.


Отметим, что для общности наборы данных типа ESDS, RRDS и LDS также считают кластерами VSAM, в которых индексный компонент не представлен.

Наборы данных VSAM широко используются как для пользовательских, так и для системных нужд. Например, главный каталог z/OS является набором данных типа VSAM, организованным в порядке возрастания ключей (формат KSDS). Линейные наборы данных (LDS) используются в технологии DIV (Data-in-virtual) для отображения наборов данных в виртуальную память. Для создания и обслуживания наборов данных VSAM используется многофункциональная утилита IDCAMS.
